КТПОЛ 35 ЭМ

КТПОЛ имеет следующие варианты исполнения:

1.2 НАЗНАЧЕНИЕ

Подстанция мощностью 10 кВ∙А предназначена для приема и преобразования электрической энергии однофазного переменного тока частотой 50 Гц напряжением 35 кВ в напряжение 0,22 кВ и передачи ее однофазным потребителям. Принципиальная электрическая схема подстанции приведена на рисунке А.1.

1.3 ДОСТОИНСТВА, ВОЗМОЖНОСТИ И УСТОЙЧИВОСТЬ К

КЛИМАТИЧЕСКИМ ВОЗДЕЙСТВИЯМ

^§ гарантийный срок эксплуатации основного оборудования- 25 лет;

^§ необслуживаемая;

^§ высокая надежность работы;

^§ простота конструкции и монтажа;

^§ защитное покрытие металлической конструкции (светло-серый или зеле-ный цвет);

^§ высокая надежность от грозовых и коммутационных перенапряжений;

^§ надежная защита цепи нагрузки от перегрузки и токов короткого замыка-ния (КЗ);

^§ многократное АПВ цепи нагрузки;

^§ автоматическое переключение отводов регулировочной части вторичной обмотки трансформатора;

^§ диагностика работы подстанции.

Подстанция изготовлена в климатическом исполнении «У1» категории размещения 1 и предназначена для эксплуатации при наружной установке в условиях:

^§ рабочее значение температуры окружающего воздуха: от минус 45 °C до плюс 40 °C;

^§ верхнее значение относительной влажности воздуха 100% при 25 °C.

1.4 КОНСТРУКЦИЯ

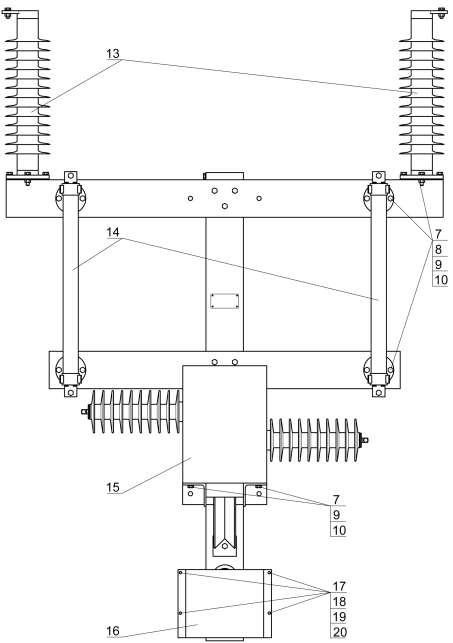

На раме (рисунок Б.1) высотой 2000 мм устанавливается при сборке на месте монтажа подстанции следующее оборудование (рисунок Б.2):

^§ ограничитель 13 перенапряжений ОПН (2 шт.), необслуживаемый со сро-ком эксплуатации 25 лет;

^§ предохранитель 14 ПКН 001-35 У1 (2 шт.) со сроком эксплуатации 25 лет;

^§ трансформатор 15 ОСГЗ-10/35-УХЛ1, неремонтопригодный со сроком эксплуатации 25 лет;

^§ блок контроля и управления 16 БКУ, необслуживаемый со сроком эксплу-атации 12,5 лет;

^§ опорный изолятор 6 ИОРП-10 (рисунок Б.1) для крепления БКУ на раме (2 шт.), со сроком эксплуатации 25 лет.

1.5 ТРАНСФОРМАТОР-ОСГЗ-10/35-У1

Трансформатор предназначен для преобразования напряжения 35 кВ в напряжение 0,22 кВ.

Технические данные

Выводы “х, а1, а2, а3” вторичной обмотки и вводы “Х и А” первичной обмотки (рисунок 1, рисунок А.1) выполнены в виде шпилек с отверстием под болт М8. Заземление трансформатора обеспеченно через установочные отверстия с резьбой М10 в нижней части трансформатора.

Высоковольтные выводы первичной обмотки расположены в горизон-тальном направлении на противоположных сторонах трансформатора, а вы-воды вторичной обмотки – в верхней части блока трансформатора.

Между высоковольтной и низковольтной обмотками установлен метал-лический экран. Магнитопровод заземляется через раму на высоковольтный заземлитель. При этом при пробое изоляции исключается появление высоко-го напряжения во вторичной обмотке трансформатора и не требуется уста-новка пробивного предохранителя.

1.6 ОГРАНИЧИТЕЛЬ ПЕРЕНАПРЯЖЕНИЙ НЕЛИНЕЙНЫЙ (ОПН)

Ограничитель предназначен для защиты подстанции от грозовых и ком-мутационных перенапряжений со стороны воздушной линии.

Присоединение ограничителя к заземляющему контуру должно осу-ществляться в соответствии с ПУЭ, которое прокладывается от нижнего фланца ограничителя к заземлению конструкции, на которой он установлен.

1.7 ПРЕДОХРАНИТЕЛИ ТИПА ПКН 001-35 У1

Предохранители эксплуатируются в электрических установках и предна-значены для защиты ВЛ 35 кВ от короткого замыкания.

1.8 БЛОК КОНТРОЛЯ И УПРАВЛЕНИЯ (БКУ)

1.8.1 НАЗНАЧЕНИЕ И ХАРАКТЕРИСТИКИ БЛОКА БКУ

Блок контроля и управления БКУ-10 (в дальнейшем блок БКУ) предна-значен для:

- автоматического переключение регулировочных отводов вторичной обмотки трансформатора, для поддержания выходного напряжения в диапа-

перегрузки и КЗ с выдержками времени 0,5с; 2 с; 8 с; 0,5 мин; 2 мин; 8

мин; 30 мин..... 30 мин;

- передача информации с помощью цветных индикаторов о работе блока БКУ и трансформатора (Приложение Г) +

1.8.2 УСТРОЙСТВО БЛОКА БКУ

Устройство блока БКУ представлено на рисунке 1.

На вторичной стороне трансформатора ОСГЗ-10/35-УХЛ1 имеется три регулировочных отвода. Блок БКУ подключается к вторичной обмотке трансформатора по трем входным цепям (в соответствии с обозначениями на блоке БКУ и клеммах трансформатора на рисунке 1. К выходным клеммам блока «х_вых, а _вых» подключается нагрузка.

Блок БК включает в себя:

- ключ 2, 3, на симметричных тиристорах;

- блок управления 4 (рисунок 2);

- датчик тока 5 (рисунок 3);

- датчик напряжения 6;

- ограничители перенапряжений 7, 8 (варисторы с классификационным напряжением 560 В).
