Подстанции мощностью от 0.6кВА до 10кВА предназначена для приема и преобразования электрической энергии однофазного переменного тока частотой 50 Гц напряжением 6кВ, 10 кВ, 35кВ в напряжение 0,22 кВ и передачи ее для питания цепей железнодорожной сигнализации, централизации, блокировки (релейный шкаф) ЖАТ и других потребителей.

ОСНОВНЫЕ ПРЕИМУЩЕСТВА КТПОЛ

■    срок эксплуатации основного оборудования- 25 лет;

■    малообслуживаемая;

■    высокая надежность работы;

■    простота конструкции и монтажа;

■    защитное покрытие металлической конструкции (светло-серый или зеле­ный цвет);

■    высокая надежность от грозовых и коммутационных перенапряжений;

■    надежная защита цепи нагрузки от перегрузки и токов короткого замыка­ния (КЗ);

■    многократное АПВ цепи нагрузки;

■    автоматическое переключение отводов регулировочной части вторичной обмотки трансформатора;

■    диагностика работы подстанции.

Подстанция изготавливается в климатическом исполнении «У», «УХЛ» и предназначена для эксплуатации при наружной установке в условиях:

- рабочее значение температуры окружающего воздуха: верхнее - плюс 40 °С, нижнее - минус 45 °С,

- верхнее значение относительной влажности воздуха 100% при 25°С.

КОНСТРУКЦИЯ

КТПОЛ крепится на опорах линии электропередачи ЛЭП или на опорах контактной сети.

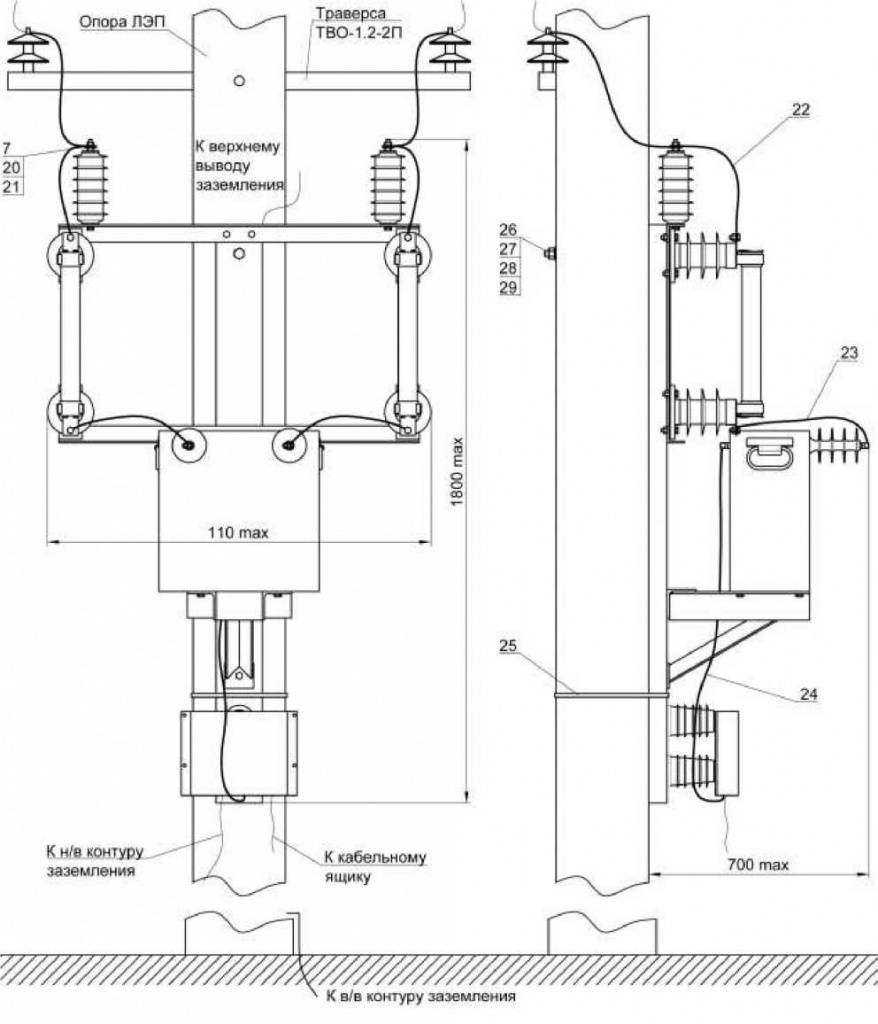

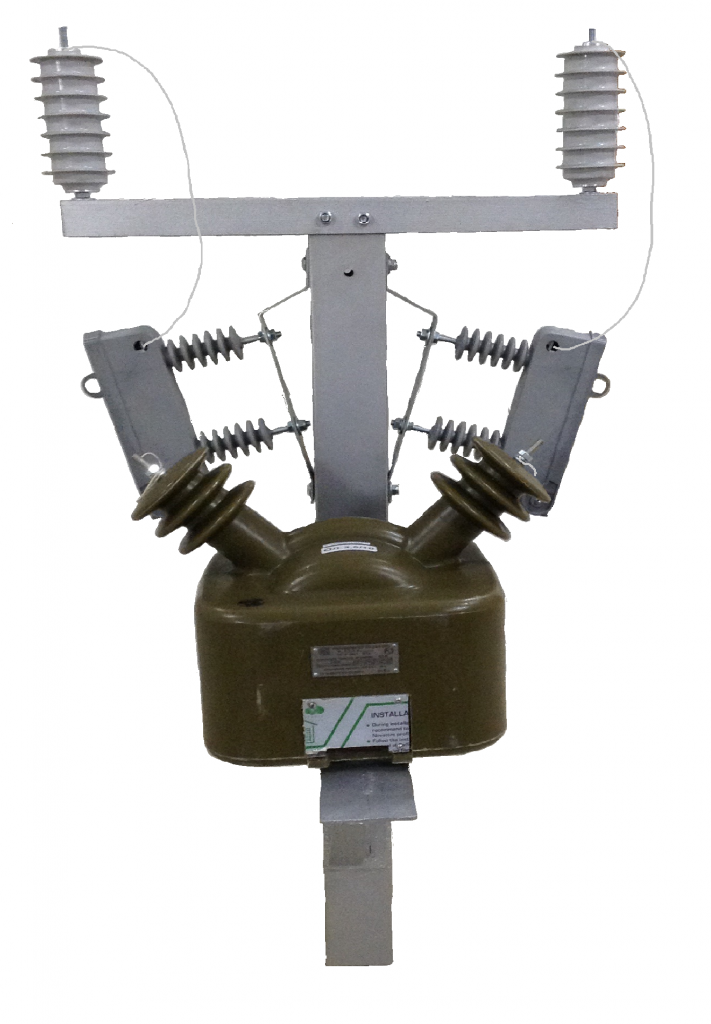

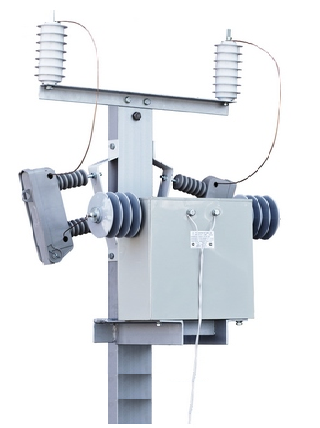

На раме (рисунок 2) высотой 900 мм устанавливается следующее оборудование:

■    ограничители   перенапряжений  ОПН неремонто­пригодные со сроком эксплуатации 20-30 лет;

■    предохранители  ПКТ-10 У1 / ПКН 001-35 У1, неремонтопригодные со сроком эксплуатации 25 лет;

■    трансформатор  ОСГ или ОЛ, неремонтопригодный со сроком эксплуатации 25 лет;

■    блок контроля и управления  БКУ-10  со сроком эксплуатации 12,5 лет;

■    опорный изолятор  ИОРП-10 для крепления БКУ на раме со сроком эксплуатации 25 лет.

Характеристики трансформаторной подстанции КТПОЛ
